产品介绍

DS/IR系列红外温度阵列传感器采用进口热电堆传感器测温模组，直接感应热辐射，为非接触式温度测量给予了完美的解决方案，创新的无源多点温度同步采集技术，不仅使其保持了长期稳定性，还易于安装、维护。红外温度阵列传感器是一款包含热成像探测器、镜头、挡片、图像处理电路等部分完整的在线式红外阵列测温单元，全金属结构，抗干拢设计，使其具有在恶劣的工业环境长时间工作的能力，可广泛应用于各类机电设备的安全监测，对设备内部进行温度阵列采集，以达到精确测温。EVO视讯光电红外测温阵列传感器型号有DS/IR系列红外镜头、DS/IR/F 无线红外阵列温度传感器、DS/IR/U 弧光温度阵列传感器。

产品功能

红外测温阵列传感器产品功能:

● 可同步跟踪多点温度；
● 软件功能可根据需求定制；
● 标准RS485通信协议，极易集成；
● 金属结构，体积小巧，低功耗设计、安装方便；
● 采用进口红外热电堆探测器，性能稳定，温度点阵：16*4；
● 支持全局高低温追踪、平均温度、波动温度、等多种测温模式;
● 可添加多个测温对象，所有测温对象可独立设报警阀值范围、采样周期、绘制历史曲线图等；

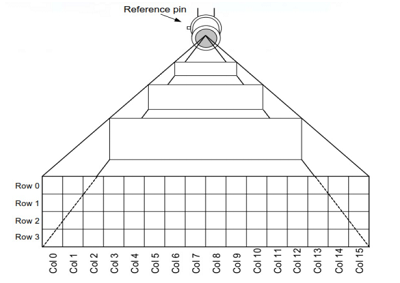

● DS/IR16红外阵列温度单元测量范围为：-40℃-330℃，实时在线测量目标区温度矩阵，其阵列映射图如下：
DS/IR16红外阵列温度单元-阵列范围示例图

产品特点

DS/IR系列红外温度阵列传感器产品特点：

♦ 红外镜头（FOV）:选配120、60 、4；
♦ 通信接口： RS485 ,通信协议: ModBus；
♦ 产品体积( mm)：L×W×H 36.5×36.5×23.5，安装简单；
♦ 测量范围：- 20℃-330℃，探测距离 0.1-1 米目标区域温度阵；
♦ 温度点阵32×32，32×24，16×12，16×4，刷新频率 0.5Hz-20Hz ；
♦ 无损采集目标区域的阵列温度，利用边缘计算完成数据分区、区内极值、区域温度波动值的计算并上传。

产品参数

红外测温阵列传感器产品参数:

编号	内容	性能指标
1	红外测温指标	测温范围	-50°C~300°C
2		测温精度	+/-2.5°C
3		辐射率	0~0.95
4		分辨率	0.1°C
5		NETD(噪音等效温差)	<0.2KHz
6		帧传输速率	可编程 0,5Hz...64Hz
7	光学参数	视场角	水平60° 垂直15°
8		视场角	水平40° 垂直10°
9		调焦方式	定焦
10	其他	电源	5V(100nF去耦电容) <20nV功耗
11		产品尺寸	VHL:404035mm
12		通信输出	RS485
13		工作温度	-20°C~60°C
14		存储温度	-40°C~85°C
15		工作湿度	0% to 90% (0°C ~ 37°C) 0% to 65% (37°C ~ 45°C)
16		防护等级	p63,防尘，1.5米抗跌落设计

应用场景

红外测温阵列传感器应用场景:

♦ 轴承温度测量，工业生产现场温度检测与控制；
♦ 监视空气分层、供／回记录、炉体性能；
♦ 汽车工业：诊断汽缸和加热／冷却系统；
♦ 图像应用: 温度传感器阵列应用于空间温度测量；
♦ 金属冶炼 ：冶炼转炉、转运包加热炉体耐热层安全性能；
♦ 测温仪器: 非接触温度传感器，手持式或者工业测温仪；

♦ 电气设备: 电缆沟重点位置或其接头、开关柜、变压器和电气面板的故障监测；

♦ 气体浓度监测: 带红外带通滤波器的传感器应用于红外吸收气体、探测(CO2等)；
♦ 电力设备：发电机、变压器、开关柜、电缆或其接头、电气面板的安全诊断与故障监测。
DS/IR系列红外温度阵列传感器现场安装
